한소방입니다.
이번글에서는 지식산업센터에, 공간을 활용하기위한 소방공사 즉 복층을 만든 현장입니다. 이러한 현장같은경우에는, 복층 아래쪽에 소방시설이 있어야 하는데, 아래쪽 소방배관을 끌어와서, 구경에 맞춰서 헤드까지 빼는 공사를 진행하였습니다. 그럼 현장한번 볼까요??
소방공사를 해야하는곳은 지하에 위치해 있었습니다. 그래서 배관안쪽은 대기압으로 밸브는 프리액션밸브로 되어있었습니다.
프리액션밸브
스프링클러 설비는 작동방식 및 구조에 따라서 5가지로 분류가 됩니다. 그중에 1가지가 준비작동식(프리액션) 입니다. 준비작동식은 펌프에서부터 1차측까지는 배관안에 물이 들어있고, 2차측부터 폐쇠형 헤드까지는 대기압 상태의 빈 배관으로 화재발생으로 감지기가 작동이되면 화재경부가 울리면서 닫혀있던 솔레노이드 밸브가 열리면서 작동을 하는 형식입니다.
2차측에 물이 있는상태는아니지만, 혹시모를 사고를 대비해서 2차측 버터플라이 밸브를 잠그고 작업을 진행해줍니다.
복층위에 메인배관이 있어서 작업은 메인배관에서 50mm 배관으로 내려오는 방식으로 진행을 하는것으로 견적을 잡았습니다. 그리고 복층 아래는 면적이 꾀 넓어서 스프링클러 헤드는 10개가 들어가는 것으로 진행을 하였습니다.
배관구경에 따른 헤드갯수
배관 구경에 따른 헤드의 갯수는 10개의 스프링클러 헤드를 설치해야 할 때에는 50mm 배관 구경으로 나와야지 유량과 양정을 맞출수가 있습니다.
배관 용접
공사는 처음의 배관부터 진행을 하였습니다.
시작은 복층 윗부분 메인배관에서 시작을 합니다. 배관은 중간에 구멍을 내서 용접으로 마감을 하기 떄문에, 처음부분만 용접으로 작업을 해줍니다.

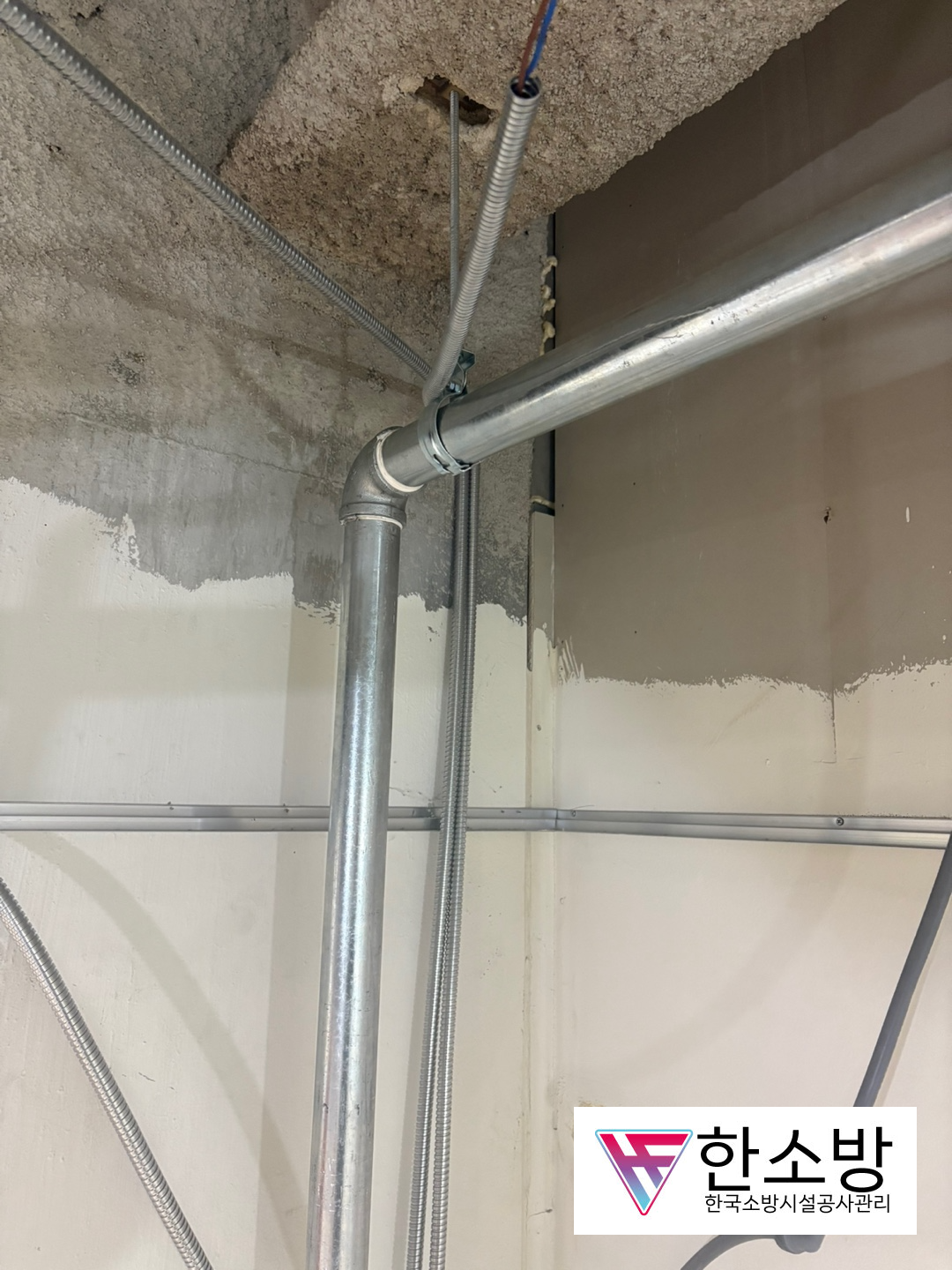

그 이후에 아래로 내려온부분은 모두 파이프머신으로 나사를 내서 작업을 해줍니다. 그래서 용접을 하는 부분은 처음 시작부분만 용접으로 진행을합니다.
스프링클러 배관작업

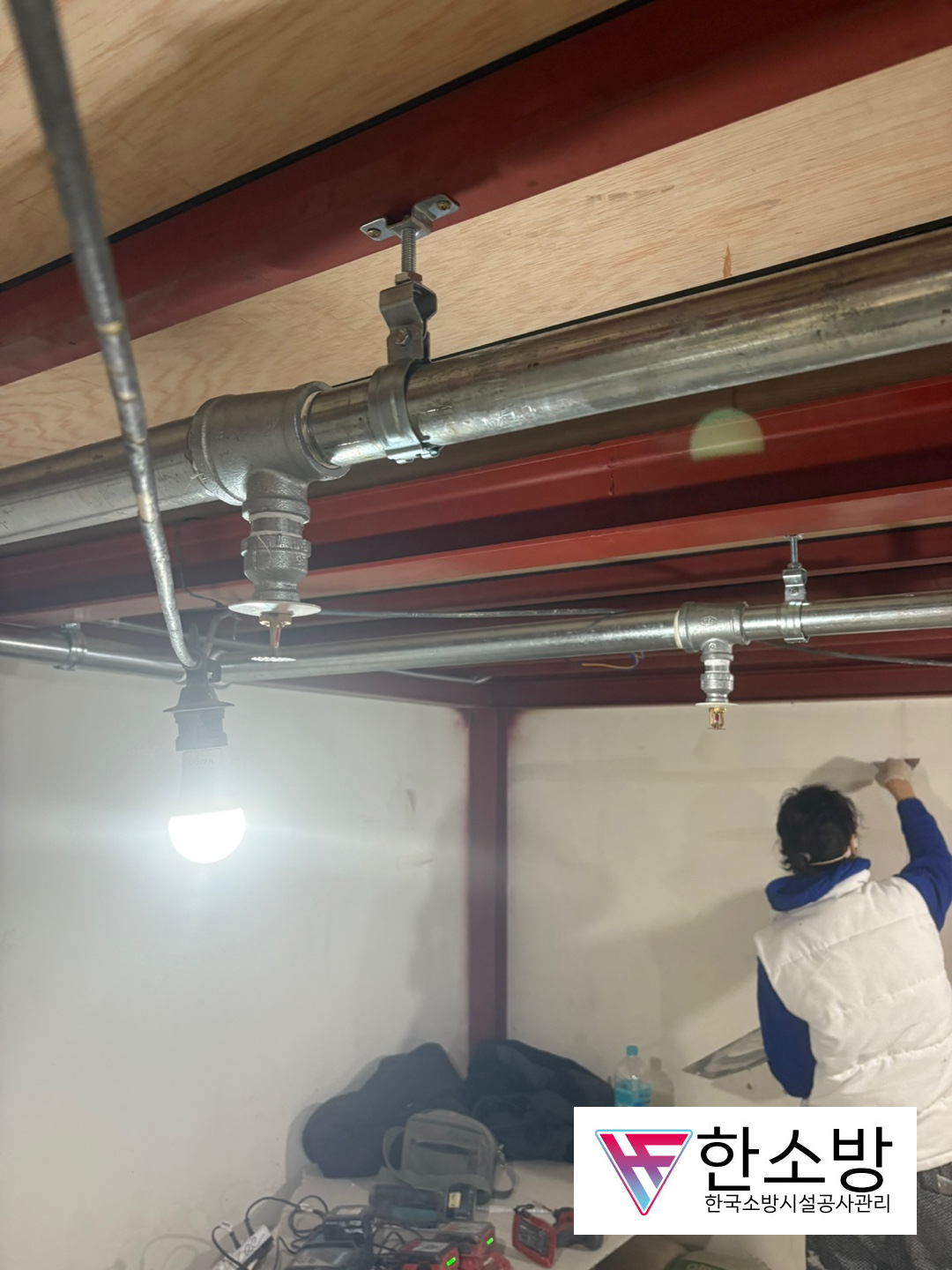

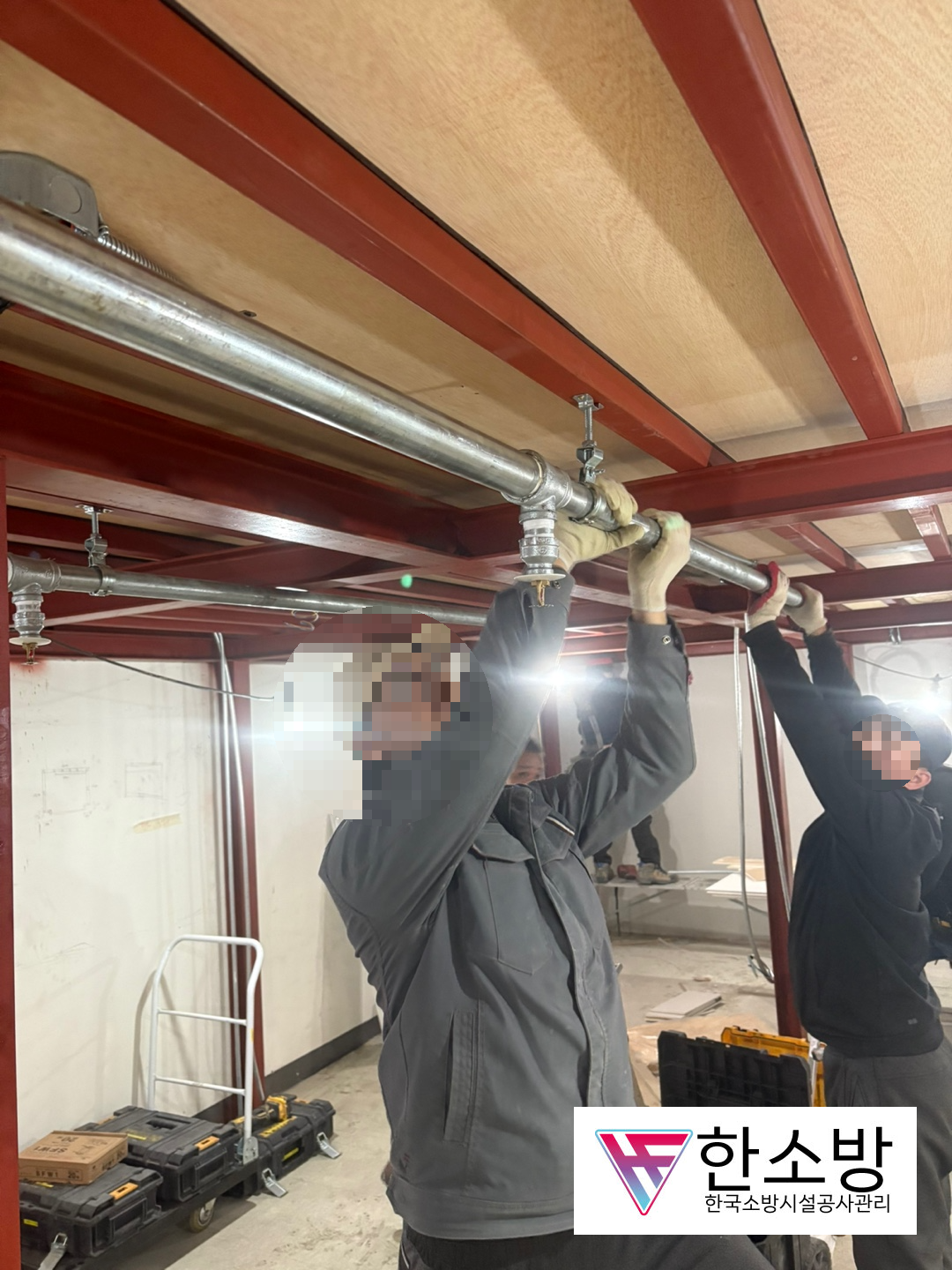

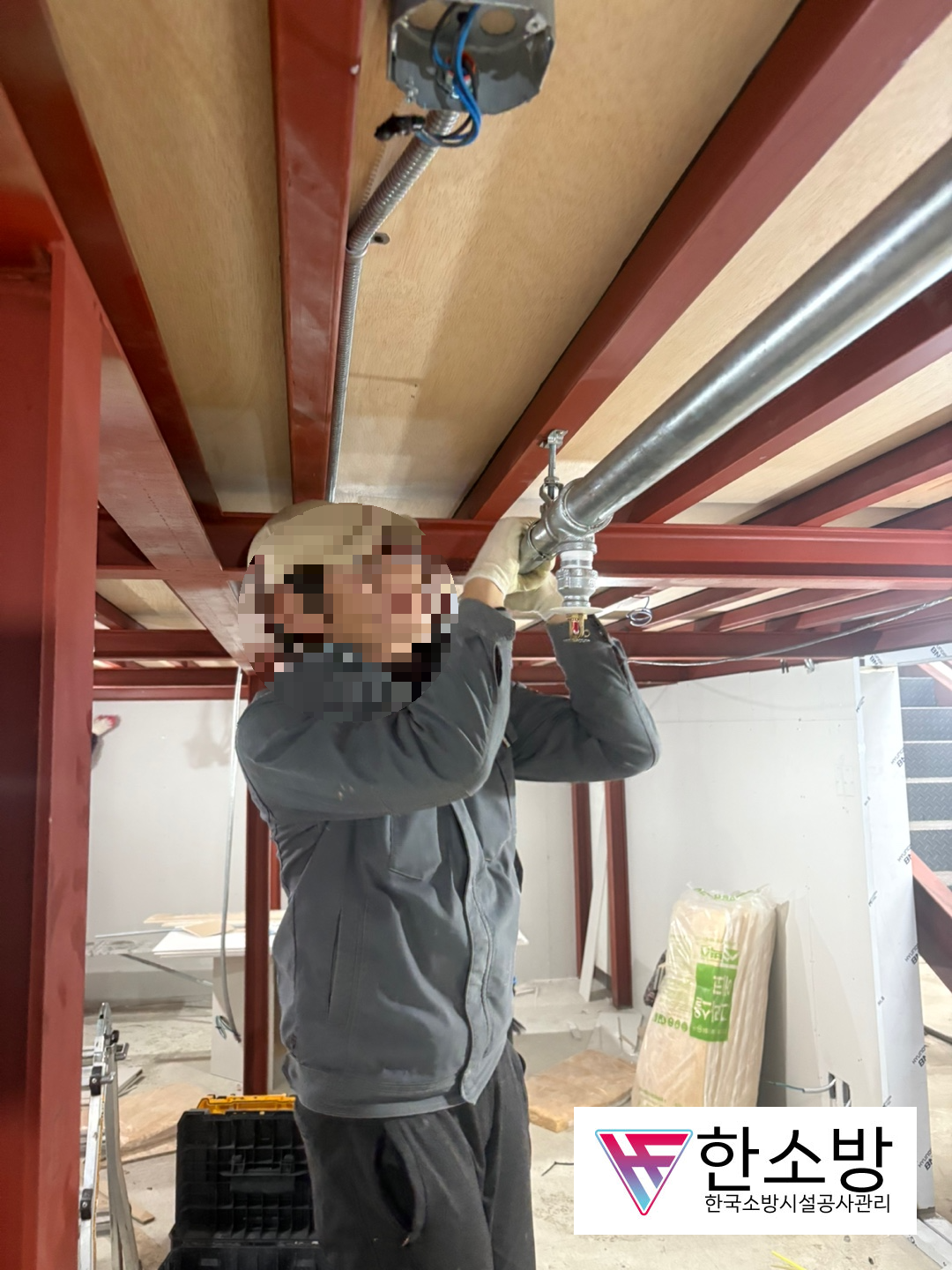

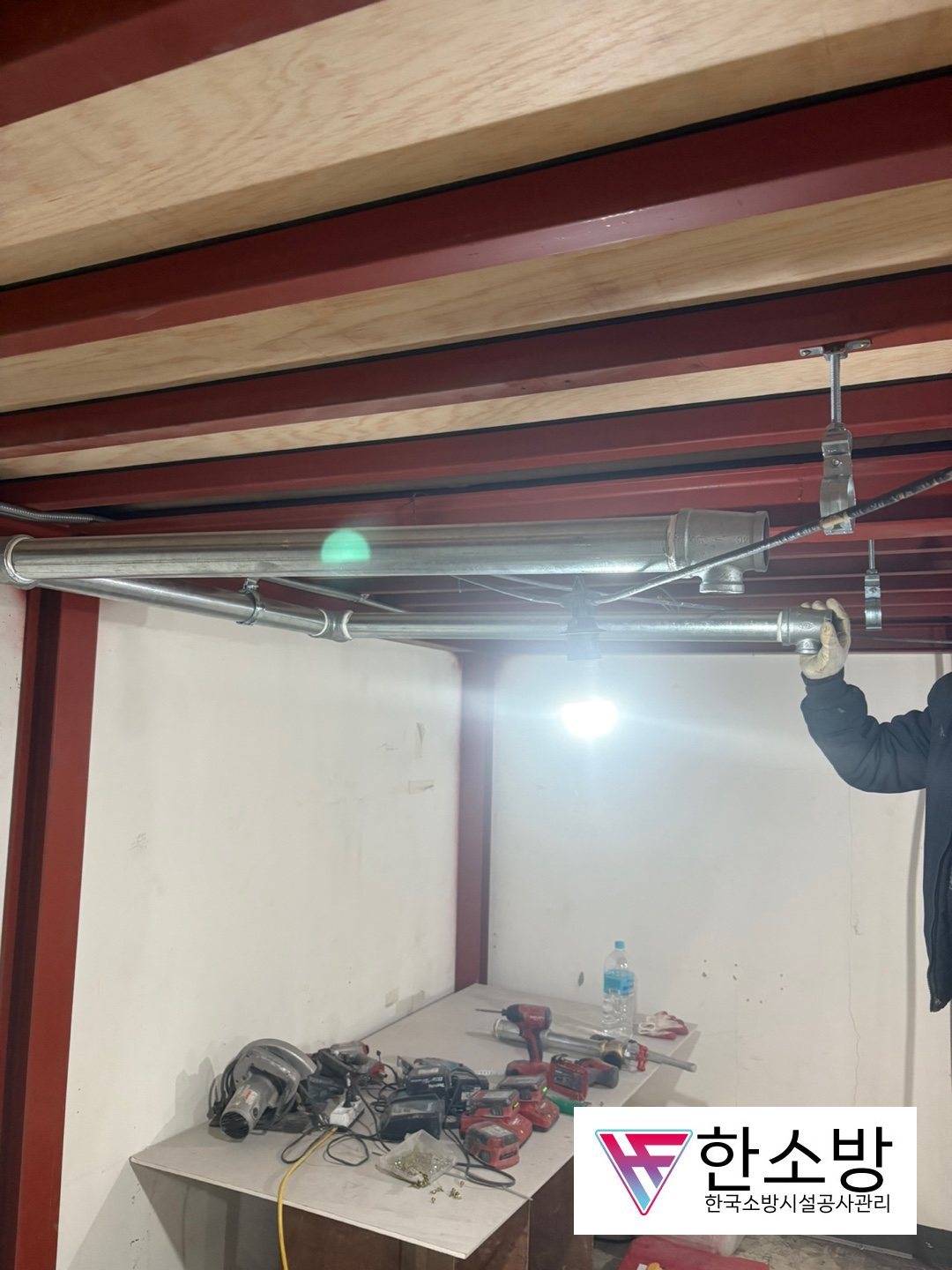

복층 아래쪽에는 스프링클러 작업을 진행하는데, 고객님께서 천장 빔쪽에 최대한 붙여달라고 말씀하셨습니다. 그래서 최대한 붙여서 작업을 진행하였습니다.

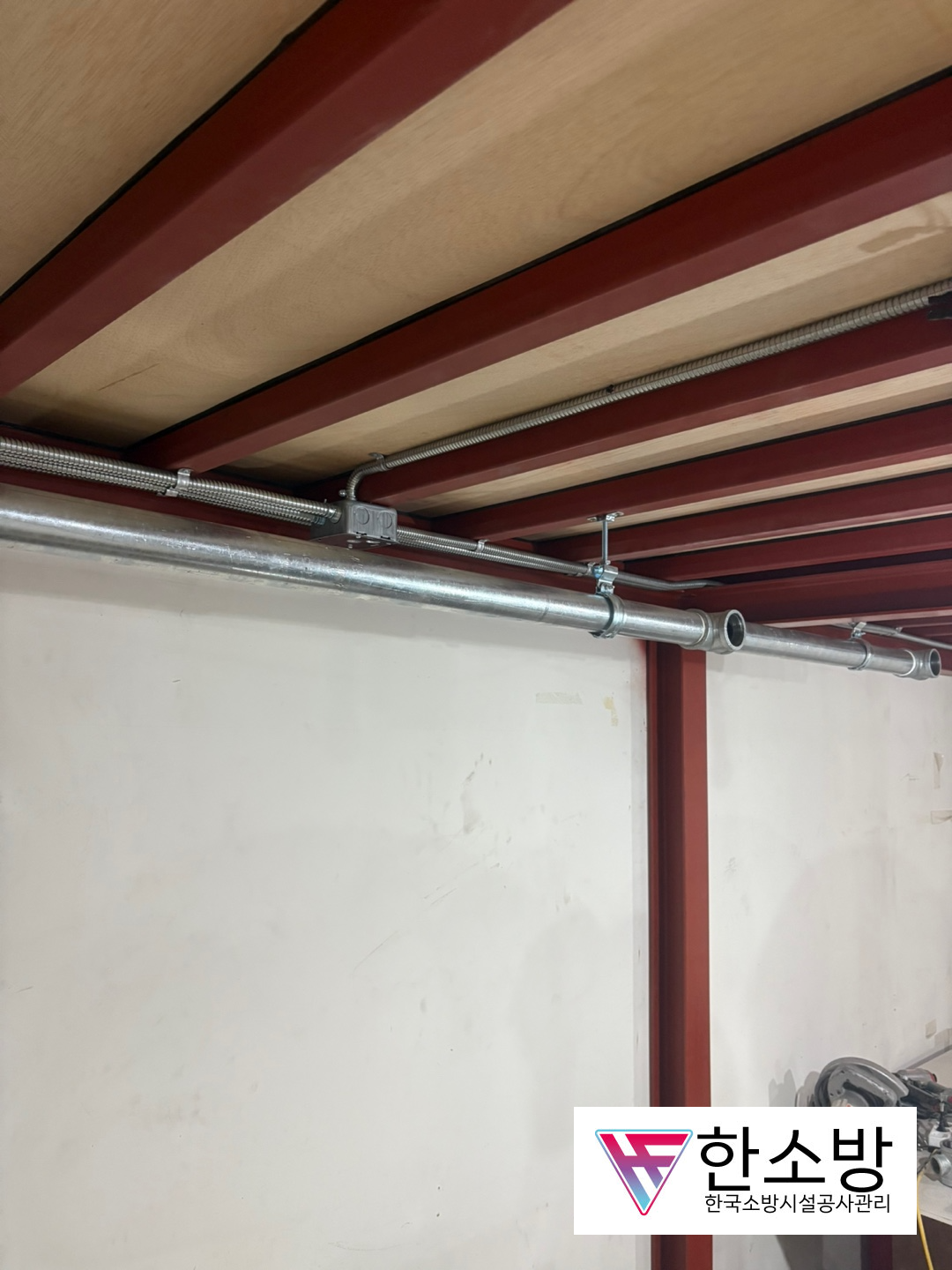

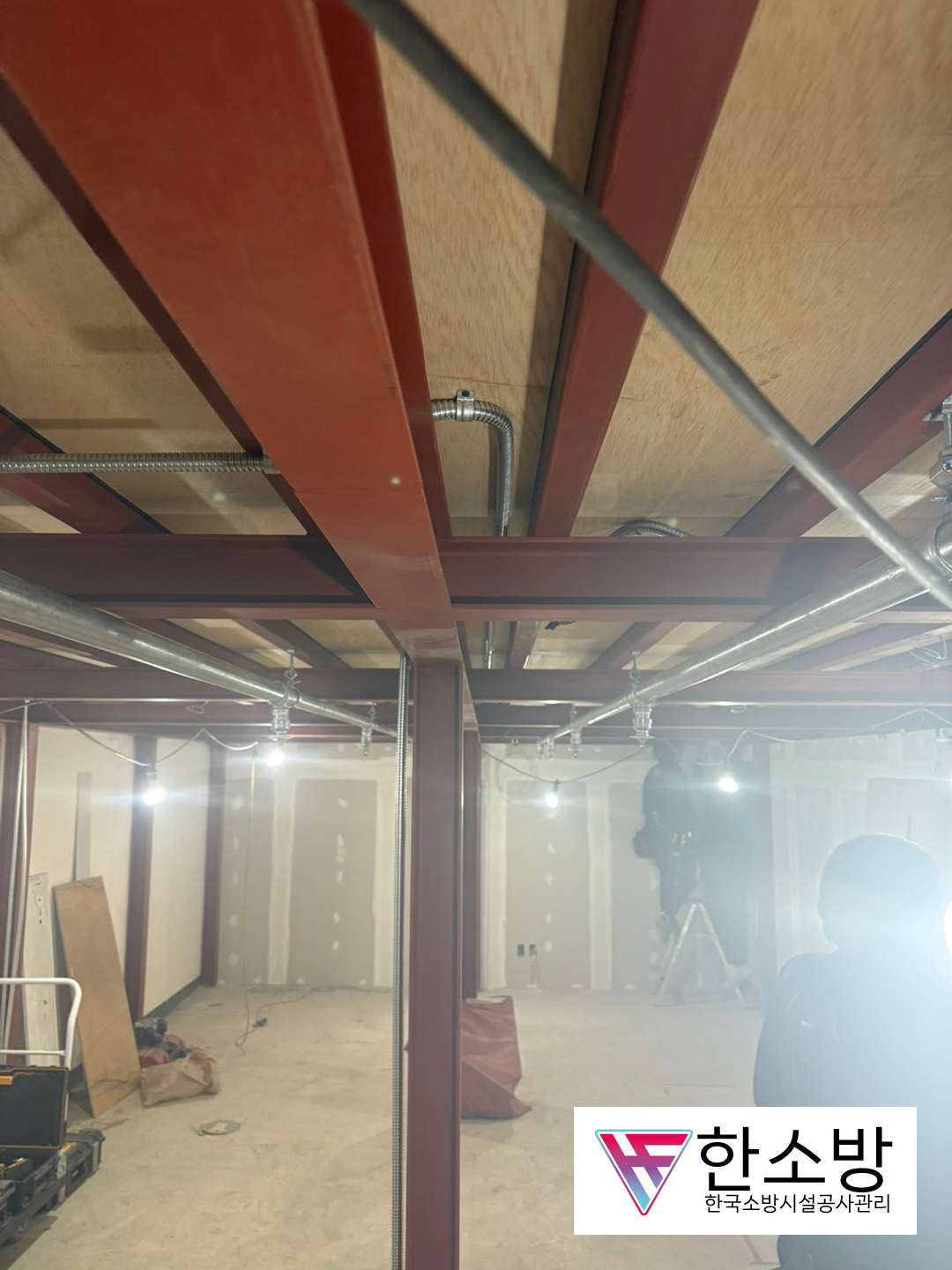

복층 천장에 마감이 따로 안들어간다고 하여서 이렇게 노출로 배관이 잘 고정될수 있도록 작업을 해였습니다.

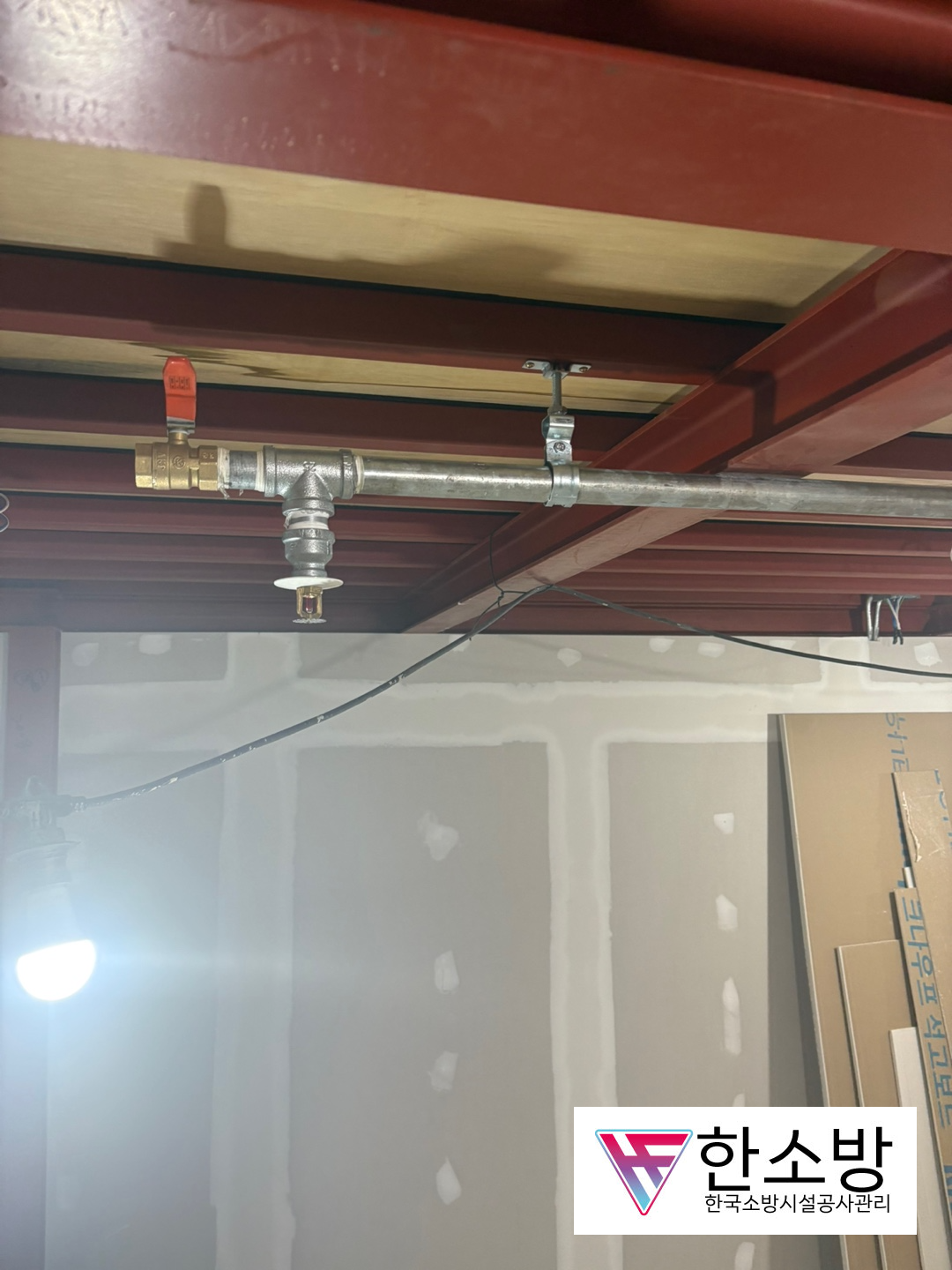

배관은 구경에 맞춰서 마지막쪽은 25mm 로 진행을 하였고, 마지막에는 볼밸브를 달아줘서 나중에 퇴수할수 있도록 해줬습니다.

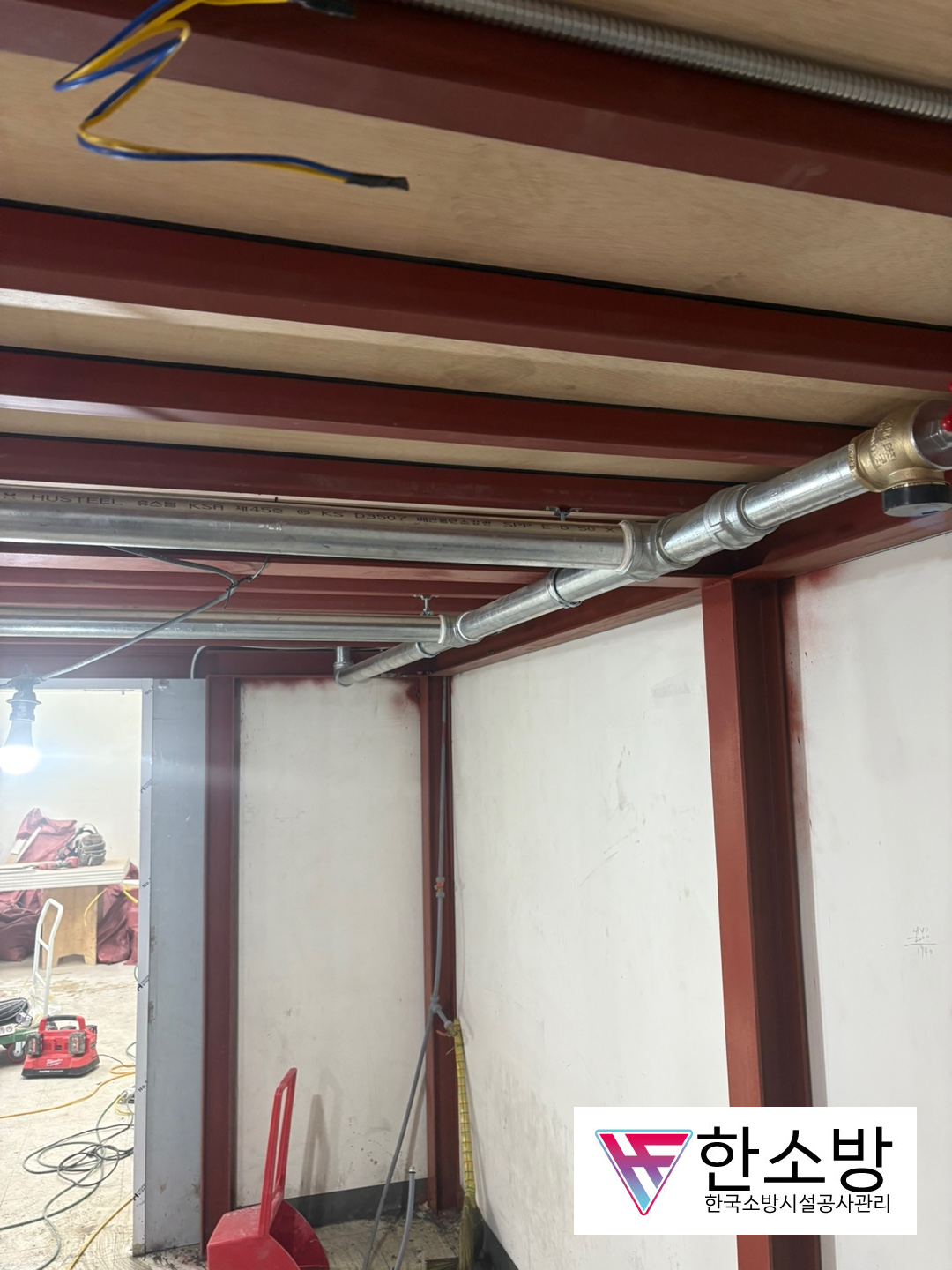

또한 아래쪽으로 내려오는 부분에는 앵글밸브를 달아줘서 하향식 배관의 물의 퇴수를 더욱더 용이하도록 작업을 하였습니다.
복층 작업을 할때에는 배관이 아래쪽으로 내려오기때문에 이러한 퇴수밸브를 꼭 만들어줘야합니다. 그렇지않으면 나중에 물이 들어간 후에 퇴수를 할 방법이 없어서 배관 내 물이 고여서 썩어버릴수가 있습니다.
이렇게하면 복층 스프링클러 공사는 끝이납니다.
복층공사를 할때에 제일 까다로운점은 배관의 길이에 맞춰서 자르고, 그러한 배관을 체결하는 과정이 제일 까다롭습니다. 그리고 헤드의 갯수에 맞춰서 배관 구경을 맞추는것도 정말 까다로운 일입니다.
저희 한소방에는 전문 공사팀이 있기때문에 이러한 공사는 쉽게 할수가 있습니다.
공사문의는 언제든지 연락주시기 바랍니다.
