물분무 소화설비 (설치장소, 적응장소 장점, 단점)

한소방입니다.

이번글에서는 물분무 소화설비에 대해서 알아보겠습니다.

물분무 소화설비란?

물분무 소화설비는 스프링클러 설비와 비슷하지만 스프링클러 설비에 비해서 물방울의 크기가 더 작다. 물방울의 크기를 미세하게 하기위해서는 스프링클러 헤드와 다른 헤드를 사용해야 합니다. 물이 헤드로 분사될 때 높은 압력과 헤드의 구경이 작을수록 물의 방사속도가 커지면서 물의 난류성이 커지게 됩니다. 그러나 물의 방사율은 감소하게 될수밖에없다.

물이 방사헤드로 방사되게 직전에 심하게 교란시키면 물의 응집력은 떨어지면서 물방울이 미분화 되게 된다.

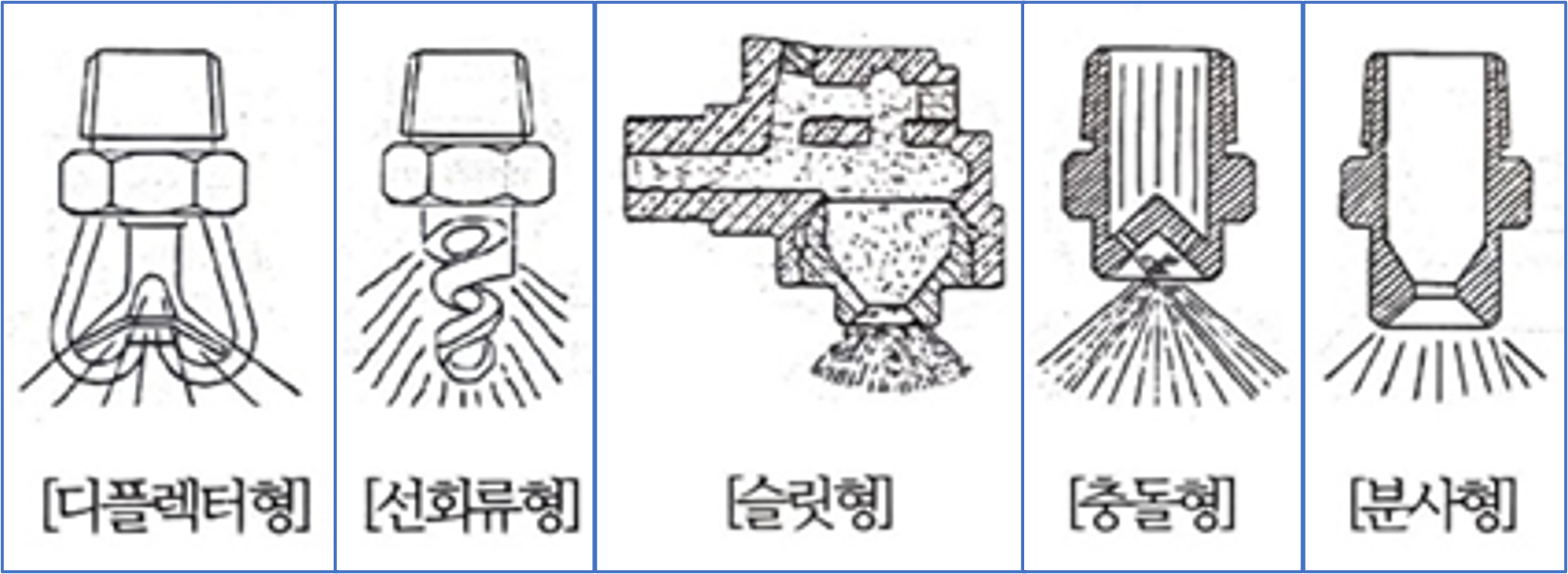

물방울의 미분화 방식은 헤드의 종류에 따라, 충돌형, 분사형, 선회류형, 디플렉타형 및 슬리트 형으로 성능시험기술기준에서 분류하고 있다.

물의 입자를 미세하게 분무되어 물방울의 표면적을 넓게 하여 유류화재, 전기화재 등에도 적응성이 뛰어나도록 한 소화설비인것이 물분무 소화설비이다.

물분무소화설비의 소화효과는 방사되는 물의 냉각작용 고온의 연소열에 의해 발생되는 수증기에 의한 산소의 차단효과인 질식작용, 유류화재시 가연물질의 표면에 엷은 층의 수막을 형성하여 화재를 소화하는 유화효과, 및 알콜 에테르의 수용성 가연물질의 화재시 연소물질의 농도를 희석하여 소화하는 희석작용 이렇게 총4가지 소화효과를 갖고있다.

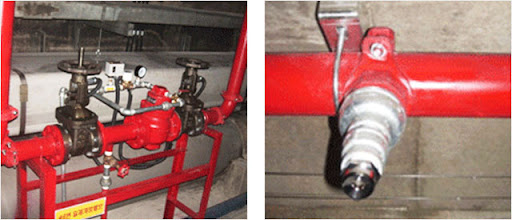

물분무 소화설비는 수원, 가압송수장치, 일제개방밸브, 화재감지장치, 시험장치, 물분무헤드, 배관 등이 있다.

물분무소화설비의 종류

물분무소화설비의 설비형태는 일제살수식설비이며, 일제개발밸브의 작동은 감지기 또는 감지용 폐쇄형형스프링클러헤드에 의하여 작동한다.

물분무소화설비는 모두 개방형헤드이다. 설비가 작동하면 방수구역안의 모든 헤드에서 방수가되는 형식이다. 화재가 발생하여 일제개방밸브가 작동하면 헤드로 방수되는 설비로서 일제개방밸브를 작동하는 형태에 따라 크게 2가지 설비로 나눌 수 있다.

1. 감지기에 의한 작동방식

감지기의 작동에 의하여 일제개방밸브의 전동볼밸브 또는 솔레노이드 밸브가 작동하여 일제개방밸브가 작동하는 형식

2. 폐쇄형스프링클러헤드에 의한 작동방식

일제개방밸브를 작동하게 하는 별도의 폐쇄형스프링클러 헤드를 설치하여 화재의 열에 의하여 헤드가 열리면 이에 의하여 일제개방밸브가 작동하는 방식이다.

---

물분무 소화설비 설치장소

1. 항공기 격납고
2. 차고, 주차용 건축물 또는 처롤 조립식 주차시설, 연면적 800㎡ 이상의 경우
3. 건축물 내부에 설치된 차고 면적이 200㎡ 이상인 경우
4. 기계장치에 의한 주차시설을 이용하여 20대 이상의 차량을 주차할 수 있는 시설
5. 특정소방대상물에 설치된 전기실, 발전실, 변전실(가연성 절연유를 사용하지않는 변압기, 전류차단기 등의 전기 기기와 가연성 피복을 사용하지 않는 전선 및 케이블만을 설치한 전기실 발전실 및 변전실은 제외) 추겆ㄴ지실 통신기기실 또는 전산실, 그밖에 이와 비슷한 것으로 바닥면적이 300㎡ 이상인것
6. 소화수를 수집, 처리하는 설비가 설치되어 있지 않은 중 저준위방사성폐기물의 저장시설, 이 시설에는 이산화탄소 소화설비, 할론소화설비 또는 할로겐화합물 및 불활성기체 소화설비를 설치해야 한다.
7. 지하가 중 예상 교통량, 경사도 등 터널의 특성을 고려하여 행안전부령으로 정하는 터널, 이시설에는 물분무 소화설비를 설치해야한다.
8. 문화재 중 문화재보호법 제 2조제3항제1호 또는 제 2호에 따른 지정문화재로서 소방청장이 문화재청장과 협의하여 정하는것

설치면제장소

물분무등소화설비를 설치해야 하는 차고, 주차장에 스프링클러설비를 화재안전기준에 적합하게 설치한 경우에는 그 설비를 유효범위에서 설치가 면제된다.



---

물분무 소화설비의 장점

1. 소량의 물을 사용하여 불을 끄므로 물로 인한 피해를 줄일 수 있다. 스프링클러 설비보다 물방울 크기가 작으며 물의 양도 적게든다.
2. 물을 안개모양으로 뿌리므로 가연성액체의 화재나 수용성위험물 B급화재에도 적응성이 있다.
3. 전기 절연성이 있어 C급 전기화재에도 사용할 수 있다.
4. 화재의 확산방지, 열기의 차단효과, 연소제어, 출화예방등으로 사용할 수 있다.

물분무 소화설비의 단점

1. 물방울의 크기가 작고 가벼우므로 열기류나 바람 등에 영향을 받아 분무되는 물방울이 날리는 형상이 일어날 수 있다.
2. 물방울의 형태가 무상으로 물방울 입자가 작고 가벼우므로 화재발생 물질에 대하여 깊숙하게 침투하지 못하여 파괴렵이나 침투력이 약하다.
3. 설비를 작동하기 위해서 가압송수장치의 높은 힘을 필요로 한다.

---

이렇게 물분무 소화설비에 대해서 알아봤습니다.
