스프링클러 헤드 조기반응형 헤드 정리

한소방입니다.

스프링클러 헤드는 반응속도에 따라서 일반적으로 조기반응형과, 표준반응형 헤드가 있습니다.
조기반응형헤드는 일반적으로 화재의 열을 빠르게 감지하여 조기에 방수를 할수있도록 설계가 되어있는것이고, 표준반응형헤드는 일반적으로 사용되는 헤드입니다.

그럼 조기반응형 헤드에 대해서 알아보겠습니다.

---

조기반응형 스프링클러 헤드란?

화재 시 더 빠르게 작동하는 스프링클러입니다.

건물 화재에서 가장 중요한것은 초기 화재 진압과 인명 대피입니다.
이때 사용되는 대표적인 소방설비는 스프링클러인데, 일반영헤드보다 더 빠르게 반응하는
조기반응형 헤드는 일반적인 표준반응형 헤드보다 감열부가 민감하게 제작되어 화재 초기에 빠르게 헤드가 개방되며, 인명 대피 시간을 확보하는 데 큰 역활을 합니다.

조기반응형 헤드의 특징

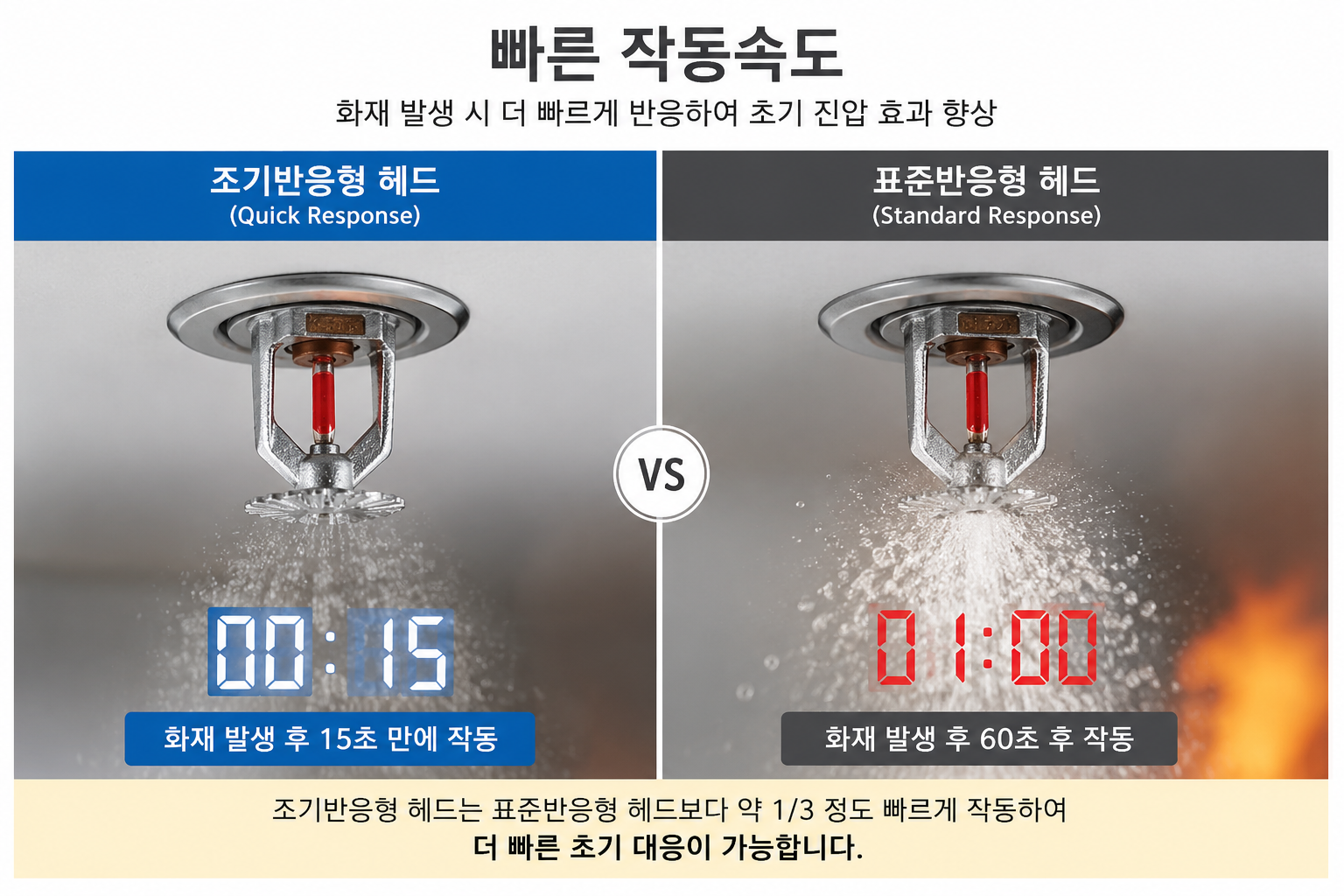

1. 빠른 작동속도

조기반응형 헤드는 RTI(Respone Time Index) 값이 낮습니다.
RTI≤50(m⋅s)1/2
RTI 값이 낮을수록 열을 더 빠르게 감지하게 됩니다.
반면 일반 표준반응형 헤드는 RTI가 상대적으로 높아 반응 속도가 느립니다.

2. 인명안전 중심 설계

조기반응형은 화재 확산 전에 빠르게 살수를 시작하기때문에,

• 연기 확산 감소
• 플래시오버 지연
• 대피시간 확보
• 화재 초기 진압 효과
  등 인명안전 측면에서 유리하게 작용됩니다.

---

조기반응형 헤드 설치장소

화재안전기준에서는 인명 대피가 중요한 장소에 조기반응형 헤드를 설치하도록 규정되어있습니다.

대표적인 설치장소는



• 공동주택의 거실
• 노유자시설의 거실
• 숙박시설의 침실
• 오피스텔의 침실
• 병원 및 의원 입원식
• 고시원 등 다중이용시설 일부

특히 사람들이 잠을 자거나, 대피가 늦어질 가능성이 있는경우에 적용이 되고있습니다.

---

조기반응형 헤드 살수반경

조기반응형 헤드의 살수반경은 일반 헤드와 기본적으로 유사하지만, 설치 방식과 헤드 종류에 따라 차이가 있습니다. 일반적으로 많이 사용하는 기준은

수평기준

• 헤드간 거리 : 최대 4.6m 이하
• 벽과 헤드 거리 : 최대 2.3m 이하

설치면적기준

• 1개 헤드당 보호면적 약 21㎡ 이하
• 경량칸막이, 보 구조 등에 따라 감소가능

실부에서는 천장 구조나 보 깊이 때문에 추가 헤드가 들어가는 경우도 많이 있습니다.

구분	조기반응형	표준반응형
반응속도	빠름	일반
RTI 값	50 이하	80이상
목적	인명안전	일반 화재 제어
설치장소	공동주택, 병원, 숙박시설	공장, 창고 등 일반시설
화재 초기 대응	우수	보통
대피시간 호가보	유리	상대적으로 불리

---

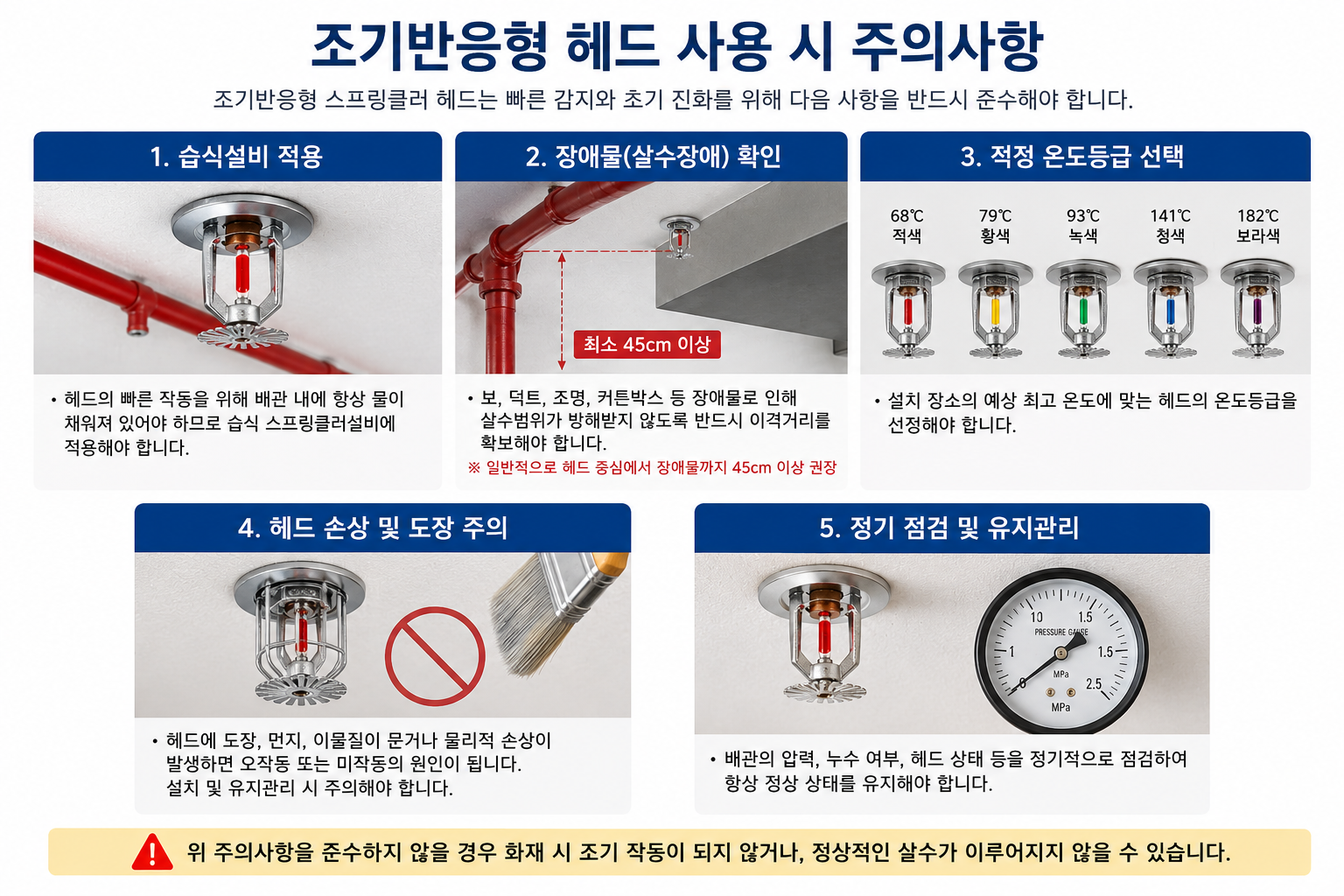

조기반응형 스프링클러 헤드 사용시 주의사항

1. 습식설비에 적용

조기반응형 헤드는 일반적으로 습식 스프링클러 설비에 적용을 해야합니다.
배관 내 항상 물이 차 있어야 빠른 방수가 가능하기 때문입니다.

2. 장애물 간섭 확인

조기반응형 헤드는 초기 반응이 중요한반큼

• 보(Beam)
• 덕트
• 조명
• 커튼박스

등 장애물 간섭 여부를 반드시 확인해야합니다.

살수장애가 발생하면 초기 진압 효과가 감소할수있게됩니다.



---

일반적으로 조기반응형헤드는 소방을 하지않는 사람이라면 접할수 없는 단어입니다. 하지만 조기반응형 헤드는 화재 초기 인명피해를 줄이기 위한 핵심 안전설비이며, 최근 공동주택, 숙박시설, 병원 등 인명 밀집시설에서 매우 중요하게 적용되고 있습니다.

조기반응형 헤드를 꼭 확인하고 설치하세요!!
