옥내소화전, 옥외소화전 방수량, 저수량, 노즐에서의 방수량

공부를 하면서 가장 많이 헷갈리는 부분인,

옥내소화전, 옥외소화전 방수량, 저수량 노즐에서의 방수량이다.

하나하나씩 알아보자

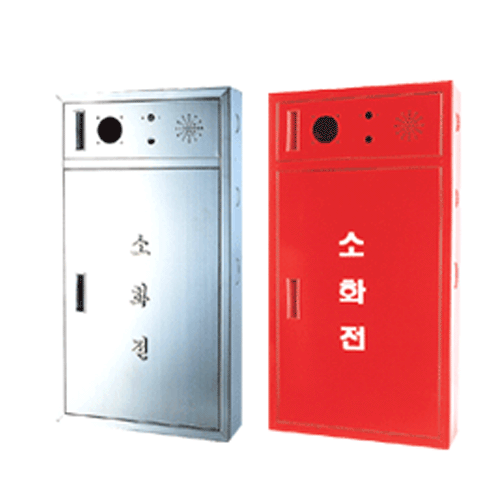

옥내소화전 방수량

옥내소화전의 방수량은 130L/min 즉 1분에 130L가 방출되는 양이여야 한다. 대부분의 옥내소화전은 1개가 있지 않기 때문에 최대 2개를 적용하여, 260L/min 이 방사량이 된다. 즉 Q는 260L/min 이 된다

옥내소화전 노즐에서의 방수량

노즐에서의 방사량을 구하는 공식은 q=2.086*d제곱 루프P 이다

이 공식으로 계산을 해보면 145L/min 이 나오는데 기존의 화제안전기준의 방사량보다 높게 나온다. 안전을 고려하여 더 높은 방수압을 적용하여 방사거리를 추가로 확보함을 알 수 있다.

옥내소화전 저수량

옥내소화전의 저수량은 m3으로 계산한다. 130L를 m3 으로 바꾸면 0.13m3 이 된다. 여기에 최소 방사시간을 곱사면 저수량이 나온다. 옥내소화전 저수량은 0,13 * 20분 즉 2.6m3 이 된다.

---

옥외소화전은 옥내소화전보다 방사량도 더 크고 방사압력도 다르다.

옥외소화전 방사량

옥외소화전의 방사량은 1분에 350L 즉 350L/min이다 옥외소화전 역시 최대 2개를 적용하여 700L/min 이 된다

옥외소화전 노즐에서의 방수량

배관구경을 19mm로 바꾸면 옥외서화전 방수량이 된다. 방사압력은 0.25 Mpa을 기준으로 한다. 방수량 역시 376K/min으로 기존의 350 보다 더 많이 나온다.

옥외소화전 저수량

저수량은 기존의 방사량 350L/min을 면적으로 바꿔준 뒤, 0.35m3 방사시간 20분을 곱하면 7m3 이 된다. 기본저수량은 7m3에 최소개수 2를 곱한 14m3 이 된다.



	옥내소화전	옥외소화전
방사량	130L/min	350L/min
노즐방수량	145L/min	376L/min
저수량	2.6m3/min	7m3/min



꼭 암기하도록 하자
