R형 수신기 중계기 설치기준

R형 수신기 중계기, 어디에 어떻게 설치해야 할까?

건물 안에 설치된 화재감지기에서 불이 났다는 신호를 보내면, 그 신호가 수신기로 전달되어야만 경보가 울리고, 화재 대응이 가능해집니다. 그런데 이 신호가 도중에 끊기거나 약해져서 수신기로 잘 도달하지 못하면 어떻게 될까요?

이럴 때 꼭 필요한 장비가 바로 ‘중계기’입니다. 특히 R형 수신기와 연동되는 중계기는 건물 내 구조나 거리 문제로 인해 신호가 약해질 수 있는 구간에 설치해 신호를 안정적으로 이어주는 역할을 합니다.

이번 글에서는 ‘R형 수신기 중계기의 설치기준’에 대해 실제 현장 사례와 함께 알기 쉽게 풀어보겠습니다.

---



R형 수신기란?

R형 수신기는 기존의 단순한 아날로그 방식이 아니라, 디지털 신호를 처리하고 각 장치(감지기, 발신기, 중계기 등)를 네트워크처럼 연결해 통합 관리할 수 있는 수신기입니다. 건물 전체를 세밀하게 감시할 수 있고, 여러 구역을 구분해서 관제할 수 있다는 점에서 요즘 대형 건물이나 신축 건물에는 거의 필수로 설치되고 있습니다.

여기서 중요한 게 바로 중계기입니다. R형 시스템은 감지기나 발신기에서 나오는 신호를 무조건 수신기까지 정확하게 전달해야 작동이 되는데, 건물 구조가 복잡하거나 거리가 너무 멀면 신호가 약해질 수 있습니다. 그럴 때 이 신호를 보완하고 이어주는 게 중계기의 역할이죠.

---

R형 수신기 중계기가 필요한 상황

단순히 건물 크기만으로 판단하긴 어렵습니다. 실제로는 다음과 같은 상황일 때 중계기 설치를 고려하게 됩니다.

• 감지기와 수신기 사이 거리가 너무 멀어서 전압이 낮아지는 경우
• 철근 콘크리트 구조물로 인해 신호가 잘 안 잡히는 경우
• 한 회로에 연결된 감지기 수가 많아져 전류 소모가 커진 경우
• 층수가 많거나 지하구조가 복잡한 복합건물의 경우
• 기존 건물에 배선을 새로 설치하기 어려운 상황에서 무선 방식으로 신호 연장이 필요할 때

즉, 중계기는 단순한 연결 장비가 아니라, 신호의 신뢰성을 보장하는 중요한 장치입니다.

---

설치기준 요약

중계기 설치는 ‘화재안전기준(NFSC 203)’에 따라 진행되며, 주요 내용은 다음과 같습니다.

1. 설치 위치
   • 통신선로 길이가 1,000m를 넘거나 신호 감쇠가 예상되는 구간
   • 유지보수가 가능하도록 접근이 쉬운 장소
   • 습기나 먼지, 고온 환경을 피할 수 있는 실내 공간
   • 지하층이나 차폐된 공간에서는 구역마다 하나씩 설치 권장
2. 통신선 규격
   • 통신선은 FPL 또는 동등 이상의 규격을 사용해야 하며, 절연 두께 0.65mm 이상
   • 전원선과 통신선은 반드시 분리 배선해야 합니다
3. 전원 조건
   • 중계기는 AC 220V 주전원과 DC 24V 예비전원을 함께 사용합니다
   • 예비전원은 정전 시 최소 60분 이상 유지 가능해야 하며, 정기적인 점검이 필요합니다
4. 연결 장치 수 제한
   • 중계기 1대당 연결 가능한 감지기, 발신기 수는 보통 127개 이하로 제한됩니다
   • 실제 적용 시 제조사의 제품 사양서 기준에 따르며, 무리한 연결은 통신 장애의 원인이 됩니다
5. 장애 방지
   • 인근에 전등, 전동기, 고압기기 등 고주파 간섭 장치가 있을 경우 이격 설치해야 합니다
   • 배선은 되도록 금속관이나 케이블 트레이를 통해 정리하며, 혼선 방지를 위한 차폐도 고려해야 합니다

---



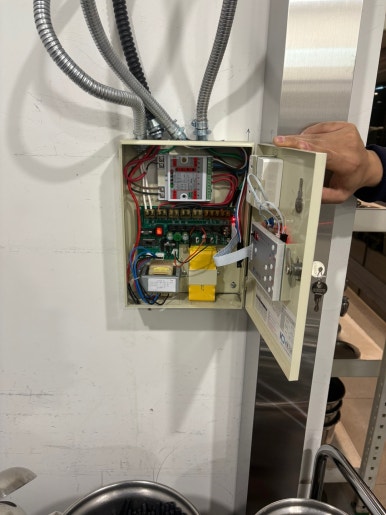

설치 사례 예시

📍 지하 3층~지상 20층 복합건물
→ 각 5층 단위로 중계기를 설치해 수신기와 안정적 연결을 유지함. 감지기 이상 발생 시 정확한 층별 구역 확인 가능

📍 공장 내부 구조물이 복잡한 경우
→ 중간 설비 라인에 철판 벽과 전동기 등이 많아 감지기 신호 불량 발생 → 통신이 불안정한 구역에 중계기 추가 설치

📍 지하주차장 길이 150m 이상
→ 초반에는 수신기에서 직접 배선했지만, 감지기 신호 일부 누락 발생. 중앙 지점에 중계기 보강 설치 후 문제 해결

이처럼 중계기는 설치 환경에 따라 달라질 수 있으며, 무엇보다 실제 시공 경험이 풍부한 전문가의 판단이 중요합니다.

---



많은 분들이 “중계기는 그냥 연결만 하면 되는 거 아닌가요?”라고 생각하시지만, 실은 중계기의 배선 구성, 전원 확보, 설치 위치 하나하나가 화재 발생 시 경보 작동 여부를 좌우할 수 있는 핵심 요소입니다.
