한소방입니다.
차폐판과 집열판은 그냥보면 거의 대부분이 비슷해보이지만 두개의 정의나 차이점은 많이 다르다. 정의부터 설치현장까지 차례대로 알아보자
정의

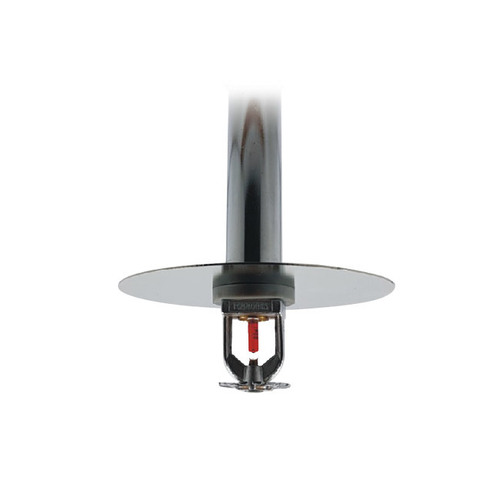

차폐판
위에 설치된 헤드에서 방수되는 물이 아래에 설치된 헤드에 직접 방수되지않게 헤드위에 갓을 올려 헤드가 열에 의해 정상적으로 작동하도록 헤드를 보호하는 장치
집열판
천장이 높은 장소나 격자로 마감된 천장에 설치된 헤드에 헤드가 정상온도에서 작동할수 있도록 화재시 집열효과를 증대시키는 집열장치
설치목적
차폐판
스키핑 현상을 방지하기 위하여 상부의 스프링클러 헤드의 낙하되는 분무수가 아래에 설치된 헤드에 뿌려지지 않게 헤드를 보호하기 위하여설치한다.
집열판
헤드가 화재의 열에 신속히 작동할 수 있도록 헤드위에 집열 갓을 설치하여 집열효과를 증대시켜 헤드를 신속히 작동시켜주는 역활을 하기 위해 설치한다.
설치장소

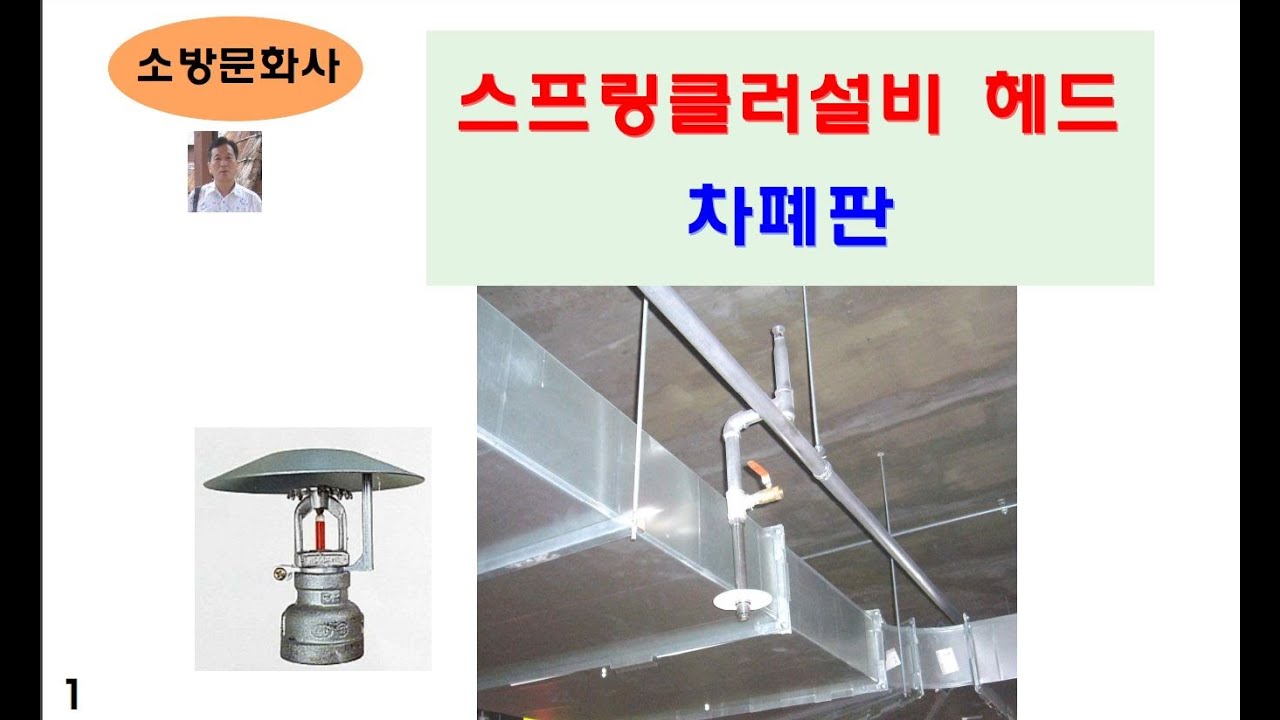

차폐판
상부에 설치된 헤드의 방출수에 의해 헤드 감열부에 영향을 받는 헤드에 차폐판을 설치한다.
집열판
천장이 높은 장소, 격자로 마감된 천장, 레크식창고, 주차타워, 기타 집열효과가 필요한 장소의 헤드에 설치한다.
설치기준
설치기준은 차폐판에만 있고, 상부에 설치된 헤드의 방출수에 따라 감열부에 영향을 받을 우려가 있는 헤드에는 방출수를 차단할 수 있는 유효한 차폐판을 설치할 것
집열판의 화재안전성능기준에 의한 설치기준은 없다.
