스프링클러 헤드의 분류는 여러가지가 있다.
그 용도별, 상황별 모두 다르니 확인해서 사용하자
1. 감열부의 분류
| 폐쇄형헤드 | 개방형헤드 | ||
| 감열부가 있다 | 감열부가 없다 | ||
| 정상상태에서 방수구를 막고 있는 감열체가 일정온도에서 자동적으로 파괴, 용해 또는 이탈됨으로써 방수구가 개방되는 스프링클러 헤드이다 | 감열체 없이 방수구가 항상 열려져 있는 스프링클러 헤드 | ||
| - 아파트 - 근린생활시설 - 판매시설 - 복합건축물 |
-무대부 | -연소할 우려가 있는 개구부 | |
감열부에 따라서 설치장소가 다르다,
감열부가 없는 개방형 헤드의 경우에는 무대부나, 연소할 우려가 있는 개구부 등에 설치를 하고,
그렇지 않은 폐쇄형헤드는 대부분 장소에 쓰인다.
2. 설치형태별 분류

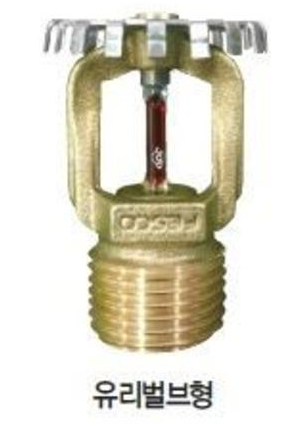

- 상향형 : 반자가 없는 곳에 설치한다, 분사 패턴이 우수하다

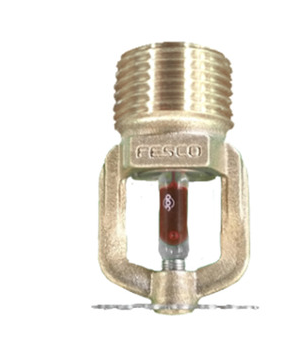

- 하향형 : 반자가 있는곳에 설치한다. 습식설비에 사용한다

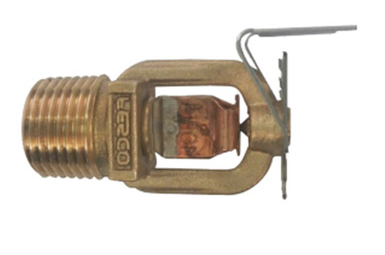

- 측벽형 : 실내의 폭이 9m 이하인 경우 적용, 옥내의 벽면에 설치한다
- 반매입형 헤드 : 플러시형 헤드라고도 한다
- 매입형 : 리세스드형이라고도 한다
- 은폐형 : 컨실드형이라고도 하며, 헤드에 덮개가 부착되어 있는 은폐형 헤드이다.

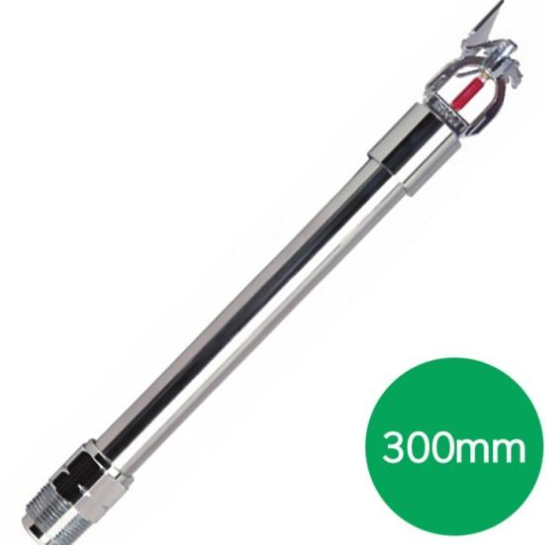

- 드라이펜던트형 : 질소, 부동액 등을 주입하여 동파를 방지하기 위한 헤드
